Panneaux grillagés

Les panneaux grillagés X-Guard existent en deux tailles de maille : Premium 50x20 et Classic 50x30 mm. La distance de sécurité détermine la taille de la maille requise. La maille Classic 50x30 nécessite une distance minimale de 200 mm, tandis que la maille Premium 50x20 ne nécessite que 120 mm.

Obtenez votre devis maintenant

Name *

Téléphone

Country *

Code postal *

E-mail *

Sujet *

Message *

J'ai pris connaissance de la politique de protection des données d'Axelent, que vous pouvez lire ici.

J'accepte qu'Axelent traite mes informations personnelles pour me contacter.J'accepte qu'Axelent traite mes informations personnelles pour me contacter.

Concevoir des solutions de sécurité

Concevez vos solutions de sécurité avec notre outil de dessin, Safety Design

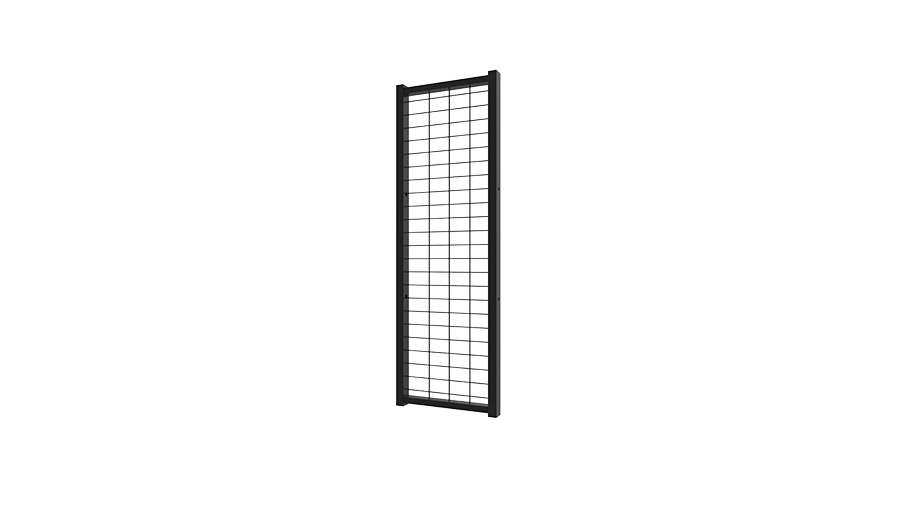

W322-075025

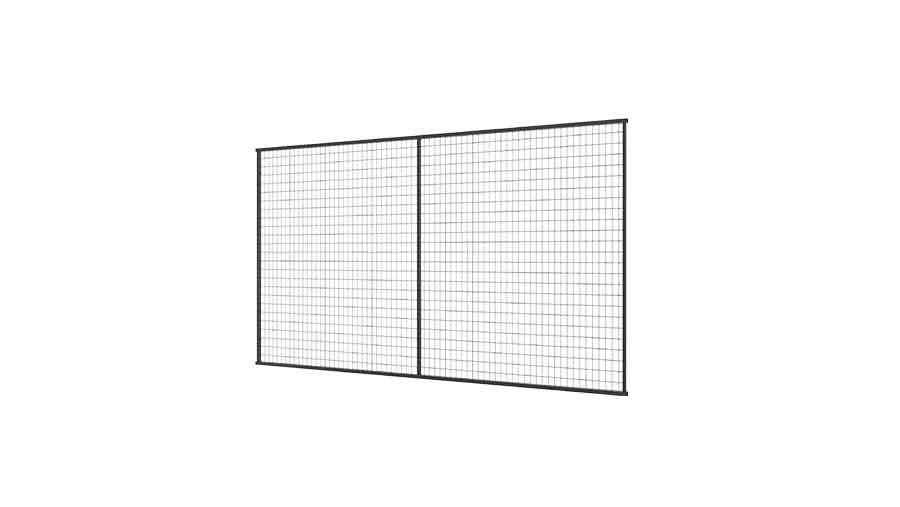

W322-130220

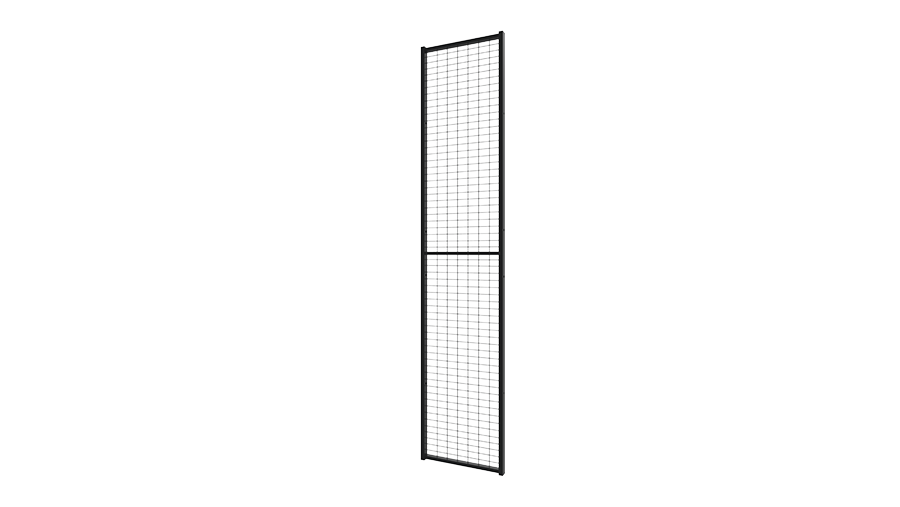

W322-190040

W521-220025

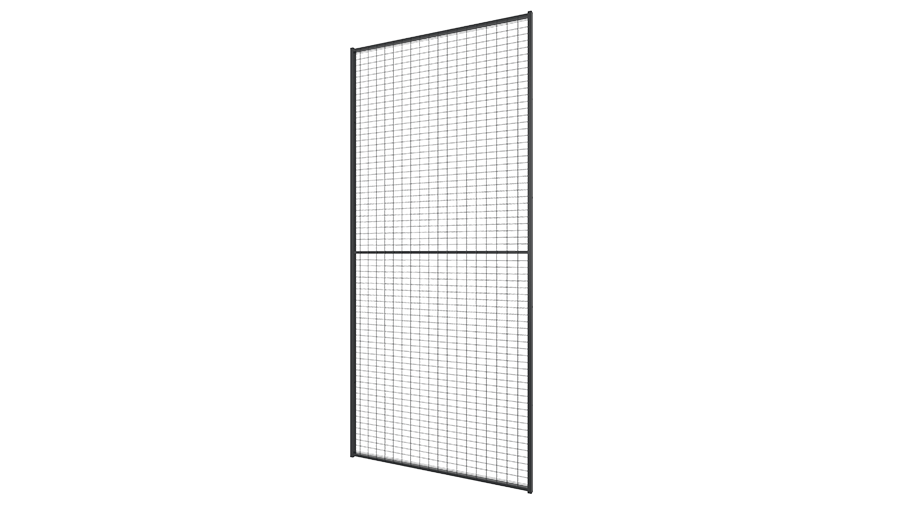

W322-220100

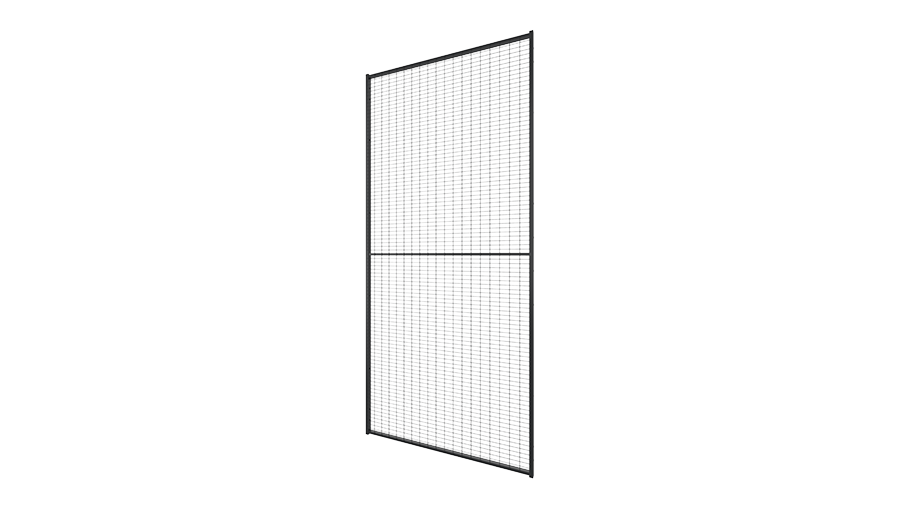

W521-220100

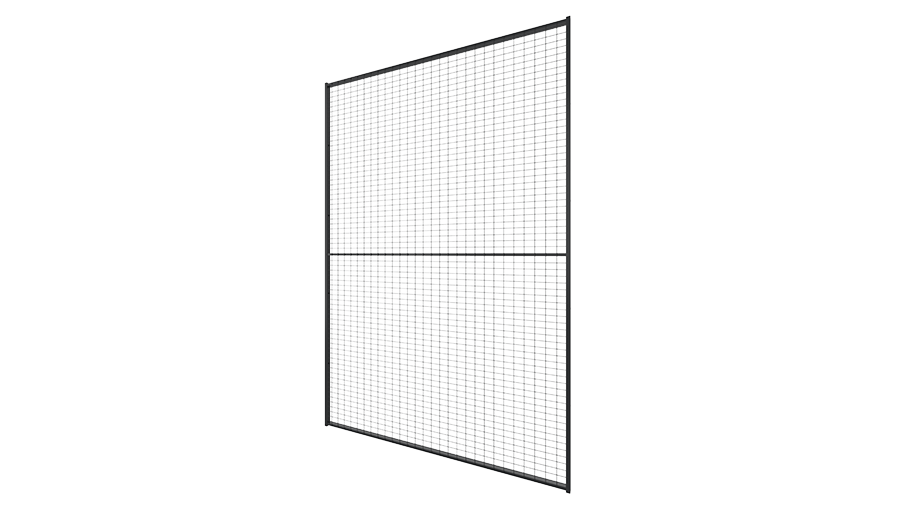

W322-220150

Sélectionner le format CAO

1/7

2/7

3/7

4/7

5/7

6/7

7/7

Modèles

Hauteur 750 mm

13 Articles

Article	Description	Hauteur x largeur (mm)	Ouverture de maille	Safety Distance (mm)
W322-075025	Classic	750x250	50x30	200	1
W322-075040	Classic	750x400	50x30	200
W322-075050	Classic	750x500	50x30	200
W322-075060	Classic	750x600	50x30	200
W322-075070	Classic	750x700	50x30	200
W322-075080	Classic	750x800	50x30	200
W322-075090	Classic	750x900	50x30	200
W322-075100	Classic	750x1000	50x30	200
W322-075110	Classic	750x1100	50x30	200
W322-075120	Classic	750x1200	50x30	200
W322-075130	Classic	750x1300	50x30	200
W322-075140	Classic	750x1400	50x30	200
W322-075150	Classic	750x1500	50x30	200

Voir plus Voir moins

Hauteur 1300 mm

14 Articles

Article	Description	Hauteur x largeur (mm)	Ouverture de maille	Safety Distance (mm)
W322-130025	Classic	1300x250	50x30	200
W322-130040	Classic	1300x400	50x30	200
W322-130050	Classic	1300x500	50x30	200
W322-130060	Classic	1300x600	50x30	200
W322-130070	Classic	1300x700	50x30	200
W322-130080	Classic	1300x800	50x30	200
W322-130090	Classic	1300x900	50x30	200
W322-130100	Classic	1300x1000	50x30	200
W322-130110	Classic	1300x1100	50x30	200
W322-130120	Classic	1300x1200	50x30	200
W322-130130	Classic	1300x1300	50x30	200
W322-130140	Classic	1300x1400	50x30	200
W322-130150	Classic	1300x1500	50x30	200
W322-130220	Classic	1300x2200	50x30	200	1 1

Voir plus Voir moins

Hauteur 1900 mm

13 Articles

Article	Description	Hauteur x largeur (mm)	Ouverture de maille	Safety Distance (mm)
W322-190025	Classic	1900x250	50x30	200
W322-190040	Classic	1900x400	50x30	200	1
W322-190050	Classic	1900x500	50x30	200
W322-190060	Classic	1900x600	50x30	200
W322-190070	Classic	1900x700	50x30	200
W322-190080	Classic	1900x800	50x30	200
W322-190090	Classic	1900x900	50x30	200
W322-190100	Classic	1900x1000	50x30	200
W322-190110	Classic	1900x1100	50x30	200
W322-190120	Classic	1900x1200	50x30	200
W322-190130	Classic	1900x1300	50x30	200
W322-190140	Classic	1900x1400	50x30	200
W322-190150	Classic	1900x1500	50x30	200

Voir plus Voir moins

Hauteur 2200 mm

22 Articles

Article	Description	Hauteur x largeur (mm)	Ouverture de maille	Safety Distance (mm)
W322-220025	Classic	2200x250	50x30	200
W521-220025	Premium	2200x250	50x20	120	1
W322-220040	Classic	2200x400	50x30	200
W521-220040	Premium	2200x400	50x20	120
W322-220050	Classic	2200x500	50x30	200
W322-220060	Classic	2200x600	50x30	200
W322-220070	Classic	2200x700	50x30	200
W521-220070	Premium	2200x700	50x20	120
W322-220080	Classic	2200x800	50x30	200
W322-220090	Classic	2200x900	50x30	200
W322-220100	Classic	2200x1000	50x30	200	1
W521-220100	Premium	2200x1000	50x20	120	1
W322-220110	Classic	2200x1100	50x30	200
W322-220120	Classic	2200x1200	50x30	200
W521-220120	Premium	2200x1200	50x20	120
W322-220130	Classic	2200x1300	50x30	200
W322-220140	Classic	2200x1400	50x30	200
W322-220150	Classic	2200x1500	50x30	200	1
W521-220150	Premium	2200x1500	50x20	120
W520-220100	Special	2200x1000	25x25	120
W520-220120	Special	2200x1200	25x25	120
W520-220150	Special	2200x1500	25x25	120

Voir plus Voir moins

Hauteur 2400 mm

13 Articles

Article	Description	Hauteur x largeur (mm)	Ouverture de maille	Safety Distance (mm)
W322-240025	Classic	2400x250	50x30	200	1
W322-240040	Classic	2400x400	50x30	200	1
W322-240050	Classic	2400x500	50x30	200	1
W322-240060	Classic	2400x600	50x30	200	1
W322-240070	Classic	2400x700	50x30	200	1
W322-240080	Classic	2400x800	50x30	200	1
W322-240090	Classic	2400x900	50x30	200	1
W322-240100	Classic	2400x1000	50x30	200	1
W322-240110	Classic	2400x1100	50x30	200	1
W322-240120	Classic	2400x1200	50x30	200	1
W322-240130	Classic	2400x1300	50x30	200	1
W322-240140	Classic	2400x1400	50x30	200	1
W322-240150	Classic	2400x1500	50x30	200	1

Voir plus Voir moins

Téléchargements

X-guard classic

Guide d’assemblage

X-Guard Premium

Guide d’assemblage

X-Guard Technical

Brochure

Informations produits

Le Panneau grillagé Classic 50x30 existe en quatre hauteurs. Le panneau de 750 mm est uniquement utilisé comme panneau d'extension pour les autres hauteurs. Les panneaux sont disponibles en treize largeurs, à l'exception du panneau de 1300 mm, qui est disponible en quatorze largeurs. Tous les panneaux ont un cadre de 30x20 mm avec des supports fixés en usine pour faciliter le montage.

La maille est constituée de fils verticaux de Ø 3 mm et de fils horizontaux de Ø 2,5 mm.

La couleur standard des panneaux est le noir (RAL 9011), mais des couleurs personnalisées sont disponibles sur demande.

Le Panneau Grillagé Premium 50x20 a une hauteur de 2200 mm et est disponible en six largeurs. Tous les panneaux ont un cadre de 30x20 mm avec des équerres fixées en usine pour faciliter le montage.

La maille est constituée de fils verticaux de Ø 3 mm et de fils horizontaux de Ø 2,5 mm.

La couleur standard des panneaux est le noir (RAL 9011) mais des couleurs personnalisées sont disponibles sur demande.
